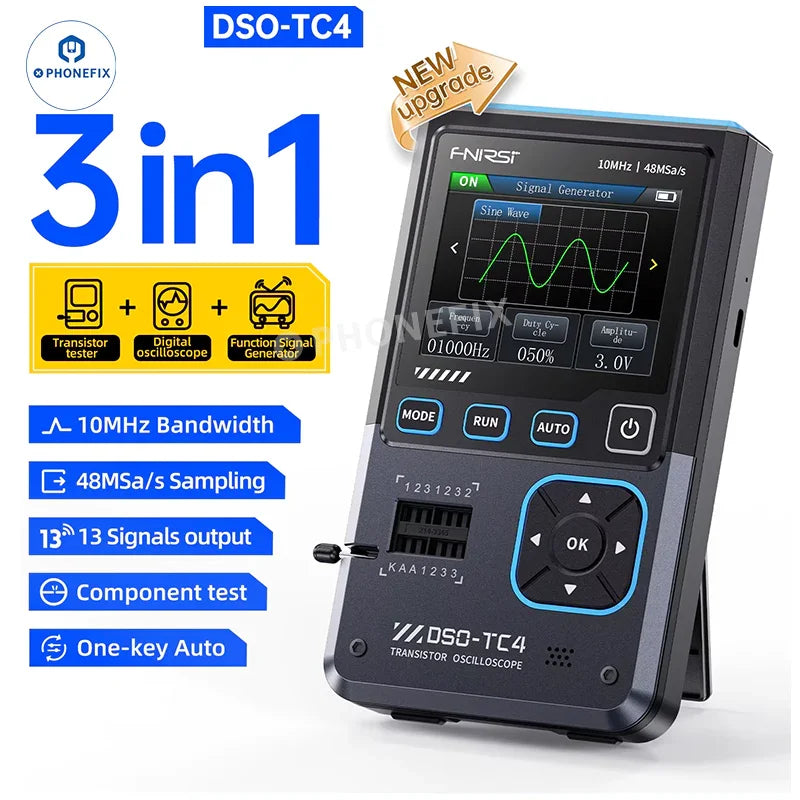

L'oscilloscope FNIRSI DSO-TC4 est un oscilloscope numérique multifonction 3-en-1, un testeur de transistors et un générateur de signaux DDS. Haute efficacité : il identifie automatiquement le type et la disposition des broches du composant testé, simplifie le processus d'utilisation et améliore l'efficacité des tests.
Caractéristiques :
1. Catégories diverses : détecter et analyser les performances et les caractéristiques des composants semi-conducteurs tels que les transistors, les diodes, les triodes, les transistors à effet de champ (FET), etc.
2. Design portable équipé d'un écran couleur TFT de 2.8 pouces, offrant une image claire et intuitive. Petit et léger, il est idéal pour une utilisation mobile.

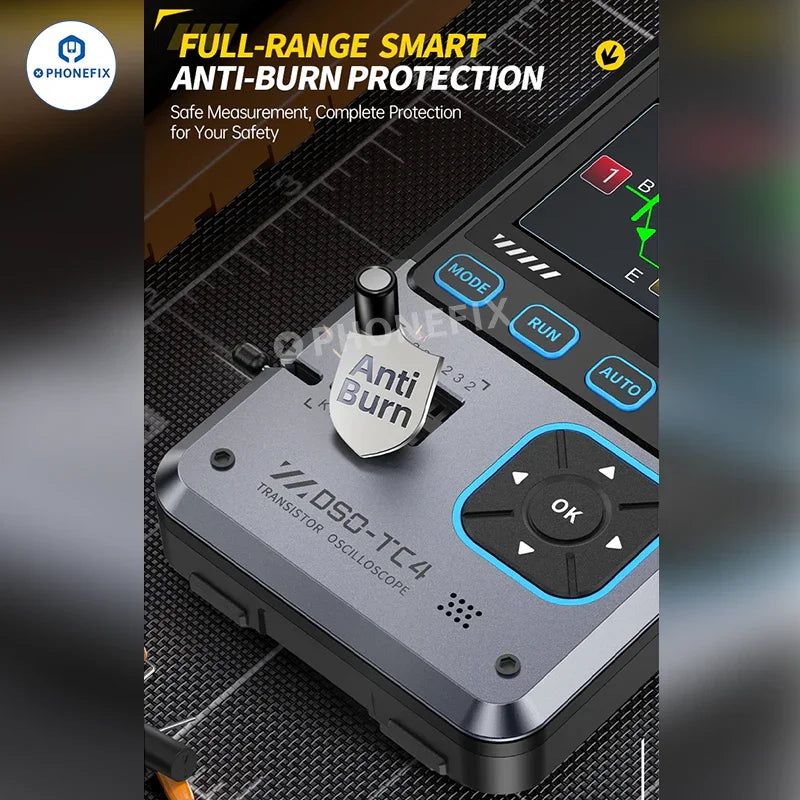

3. Batterie lithium rechargeable haute capacité intégrée (1500 mAh), autonomie en veille de 4 heures. Protection anti-brûlure intelligente complète, pour une sécurité optimale.

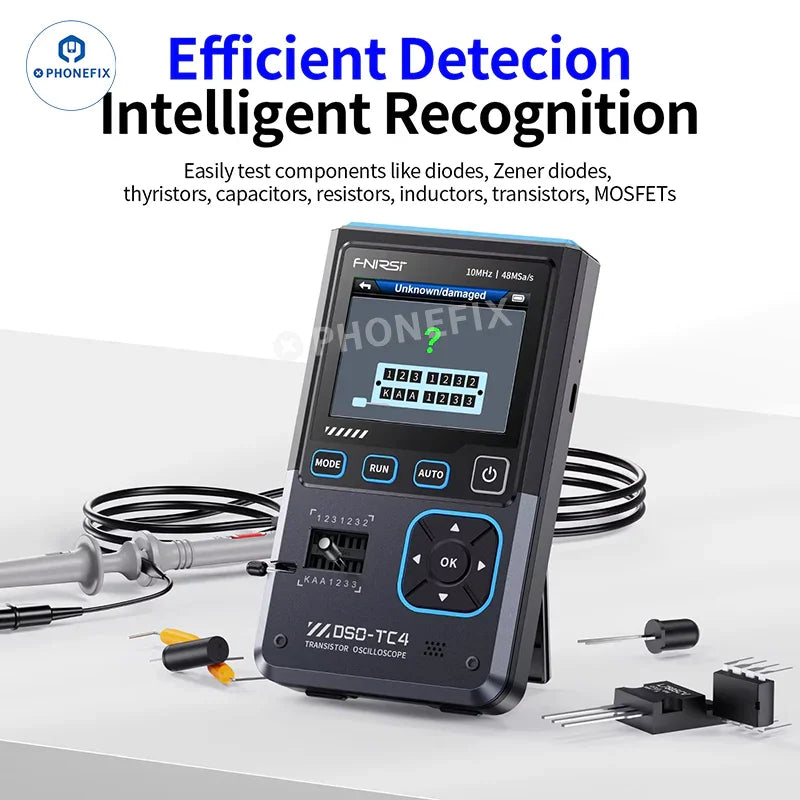

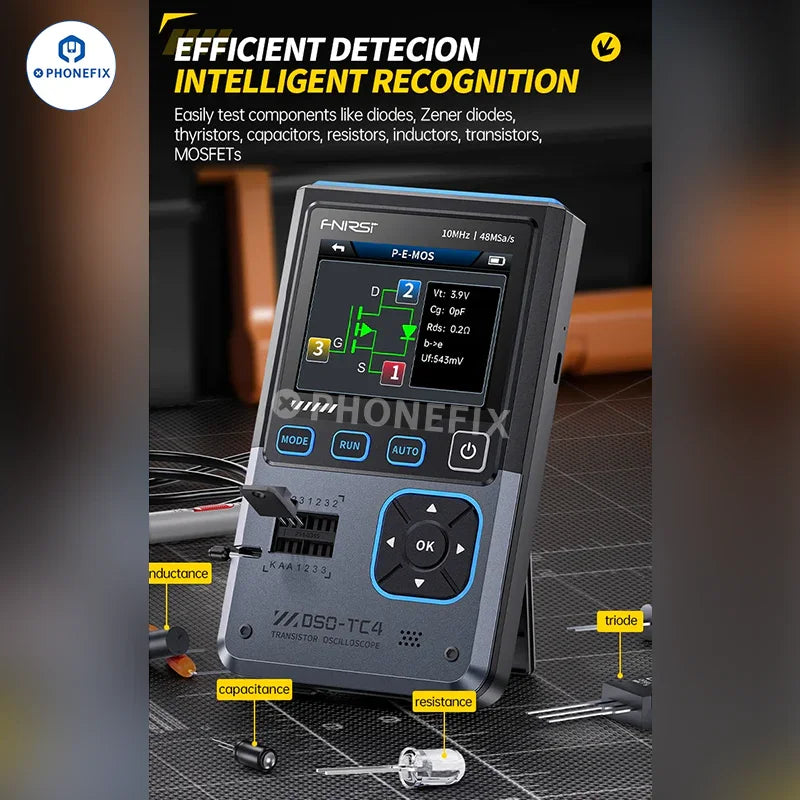

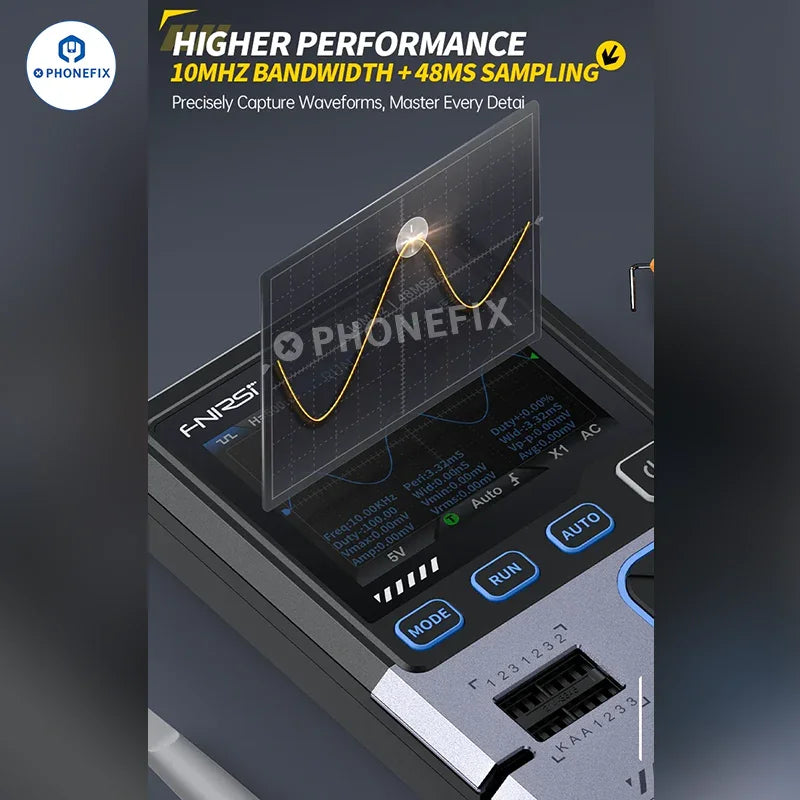

4. Performances supérieures Bande passante de 10 MHz + échantillonnage de 48 MS Capture précise des formes d'onde et capture chaque détail. Détection efficace Identification intelligente Testez facilement les diodes, diodes Zener, thyristors, condensateurs, résistances, inductances, transistors, MOSFET et autres composants.

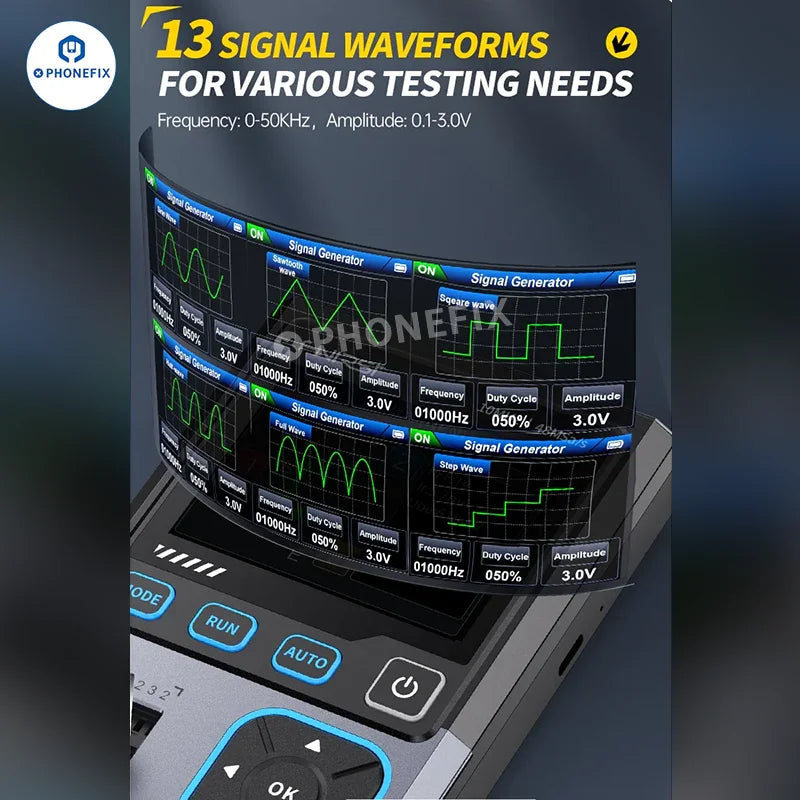

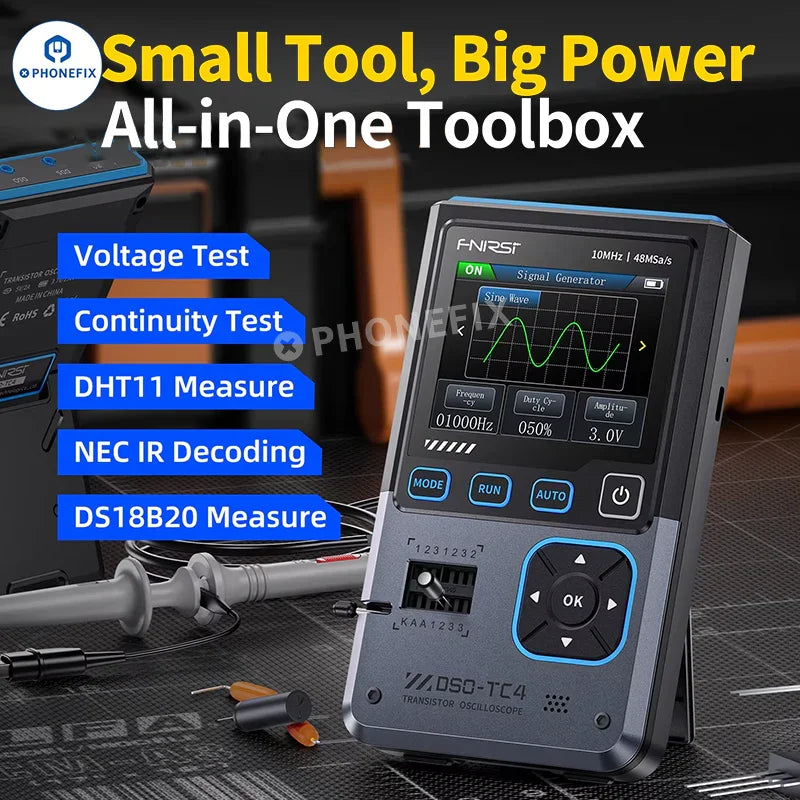

5. 13 formes d'onde de signal répondent à divers besoins de test. Fréquence : 0-50 kHz, amplitude : 0.1-3.0 V. Petits outils, grande puissance. Boîte à outils tout-en-un. Décodage infrarouge NEC. Test de tension. Test de continuité. Mesure DS18B20. Mesure DHT11.

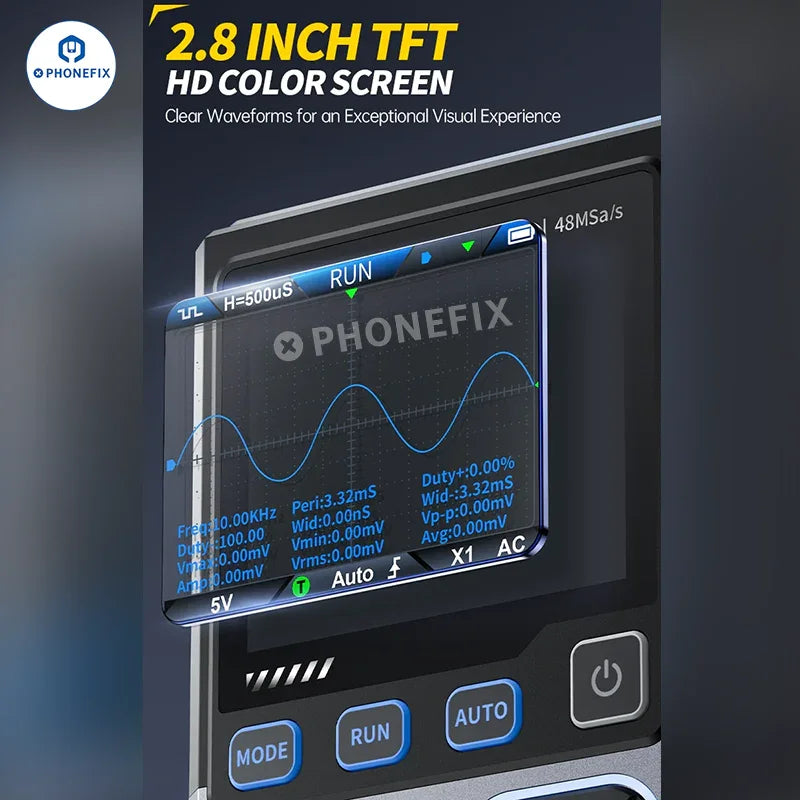

6. Écran couleur TFT HD de 2.8 pouces. Forme d'onde claire pour une expérience visuelle extraordinaire. Batterie rechargeable avec arrêt automatique. Batterie lithium-ion 1500 mAh intégrée, charge de type C, mode veille automatique, adaptée aux travaux de longue durée.
7. 12 Partage de données de forme d'onde USB Gérez facilement l'oscilloscope et connectez-vous au PC via un câble USB pour une analyse secondaire, rendant le professionnalisme plus pratique !
Paramètres du produit:
Paramètres de l'oscilloscope
Taux d'échantillonnage en temps réel : 48 MSa/s
Bande passante analogique : 10 MHz
Impédance d'entrée : 1 MΩ
Mode de couplage : CA/CC
Plage de tension de test : 1:1 Sonde : 80 Vpp (+40 V)
Sonde 10:1 : 800 Vpp (+400 V)
Sensibilité verticale : 10 mV/div à 10 V/div (plage X1)
Déplacement vertical : réglable avec indication
Plage de base de temps : 50 ns à 20 s
Mode de déclenchement : Auto/Normal/Simple
Type de déclencheur : front montant, front descendant
Niveau de déclenchement : réglable avec indication
Gel de la forme d'onde : Oui (fonction HOLD)
Mesure automatique : Max, Min, Moy, RMS, Vpp, Fréquence, Cycle, Rapport cyclique

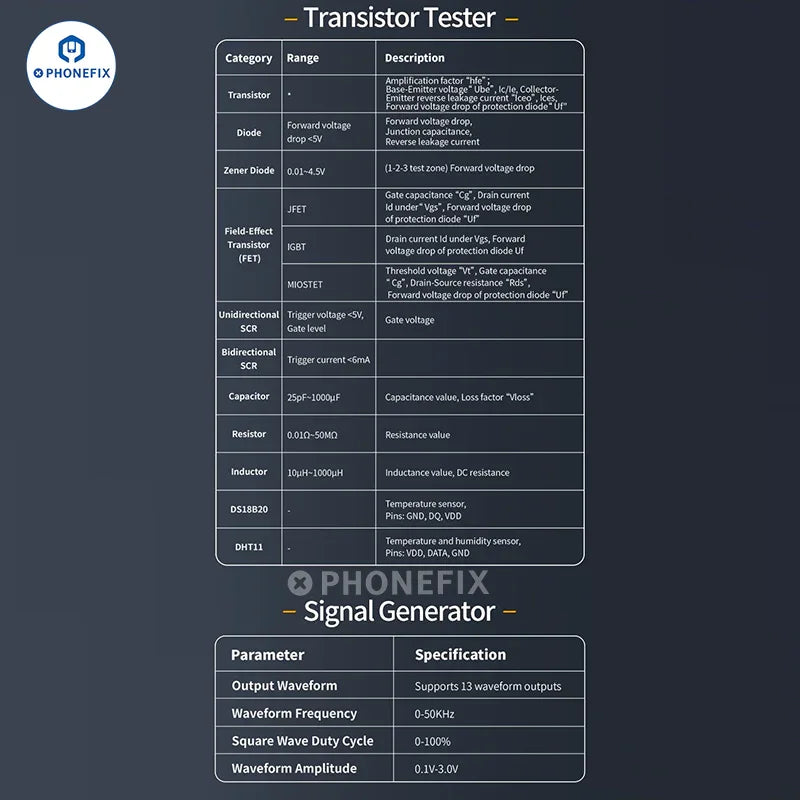

Paramètres du testeur de composants :
Test de transistor : Assistance
Test de diode : chute de tension directe < 5 V
Test de diode Zener : 0.01 à 4.5 V
Test de transistor à effet de champ (FET) : JFET, IGBT, MIOSTET
Test SCR unidirectionnel : tension de déclenchement < 5 V, niveau de grille
Test SCR bidirectionnel : courant de déclenchement < 6 mA
Test de condensateur : 25pF~1000μF
Test de résistance : 0.01 Ω à 50 MΩ
Test d'inducteur : 10 μH ~ 1000 XNUMX μH
Test DS18B20 : Assistance
Test DHT11 : Assistance
Paramètres du générateur de signaux :
Forme d'onde de sortie : prend en charge 13 sorties de forme d'onde
Fréquence de la forme d'onde : 0-50 kHz
Rapport cyclique d'onde carrée : 0-100 %
Amplitude de la forme d'onde : 0.1 V-3.0 V
Paramètres de base
Modèle : DSO-TC4
Langues : chinois, anglais, allemand, portugais, にほんご, espagnol, 한국인, Pyccкий
Écran : écran couleur TFT de 2.8 pouces
Rétroéclairage : luminosité réglable
Alimentation : TYPE-C (5 V/1 A)
Batterie: 3.7V / 1500mAh
Taille : ≈90x142x27.5mm
Poids du produit : ≈186g

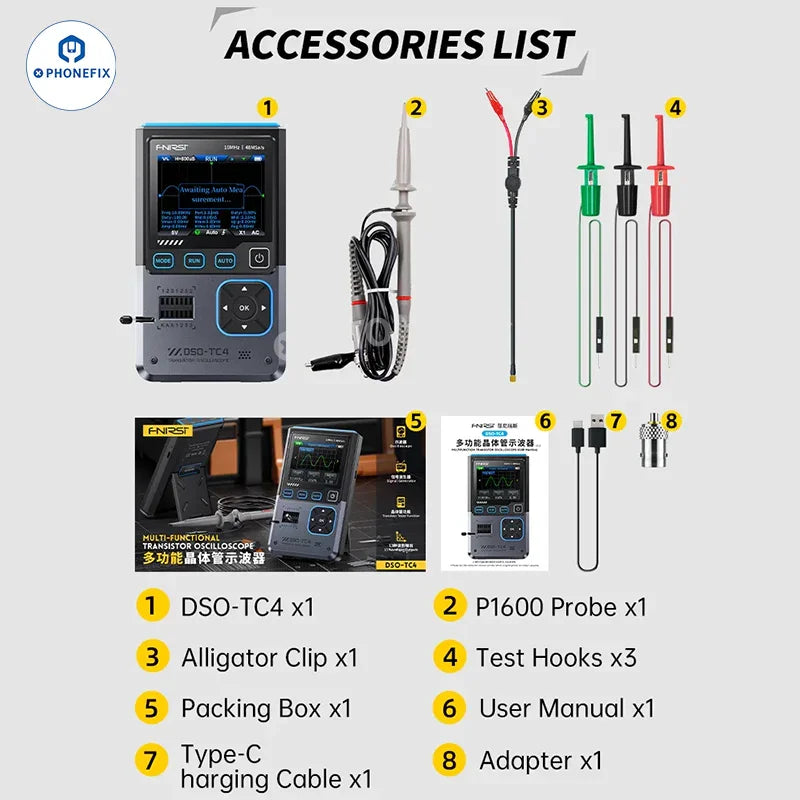

Listes de produits :
Adaptateur x1
DSO-TC4 x1
Crochets de test x3
Boîte d'emballage x1
Manuel d'utilisation x1
Pince crocodile x1
Sonde P1600 x1
Câble de charge de type C x1
