Outil de diagnostic des pannes de la carte mère de la caméra thermique infrarouge 2023D Qianli Mega-Idea Super IR Cam 2S Pro 3. Caméra d'analyse d'imagerie thermique améliorée Mega-Idea Super IR Cam 2S Pro, détecteur rapide de courts-circuits de circuit imprimé. Caméra thermique Mega-Idea Super IR Cam Mini S 2023 dédiée aux microscopes. Outil de détection des pannes de la carte mère de la caméra thermique Qianli Mega-Idea Super IR Cam Mini S.

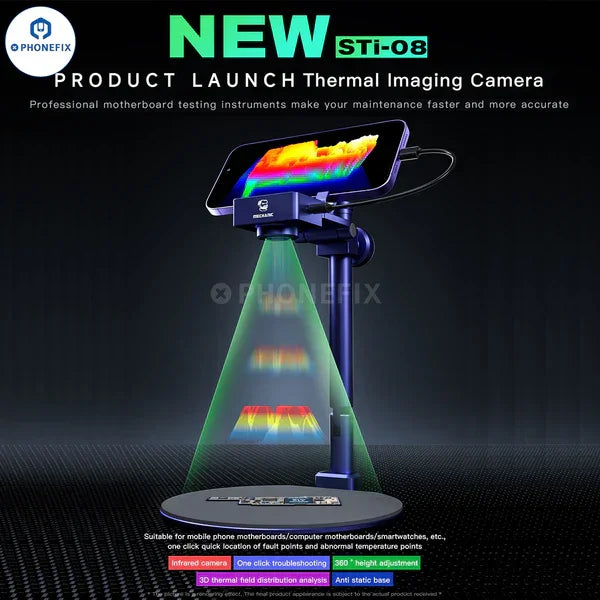

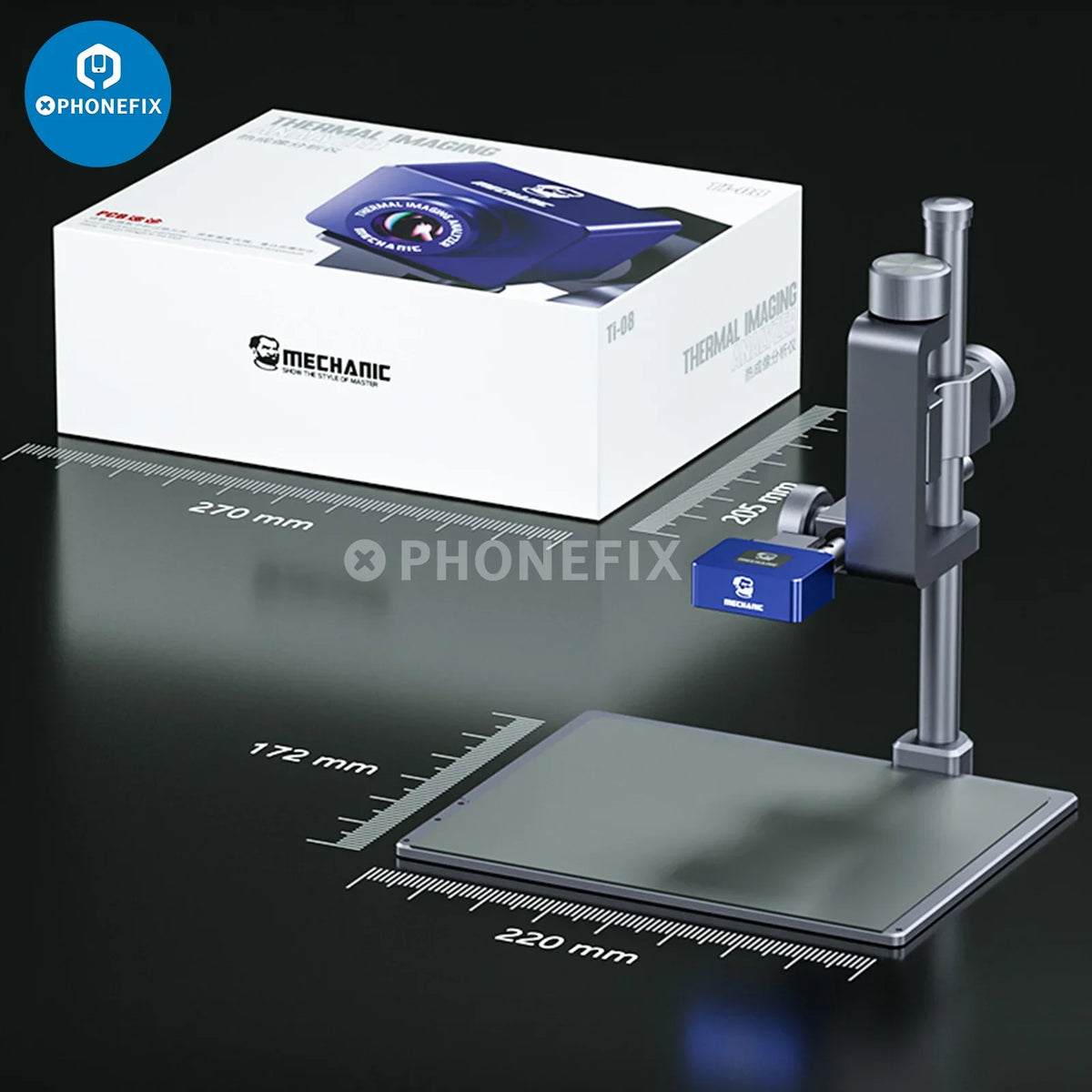

Caméra d'imagerie thermique Mechanic 3D STI-08.

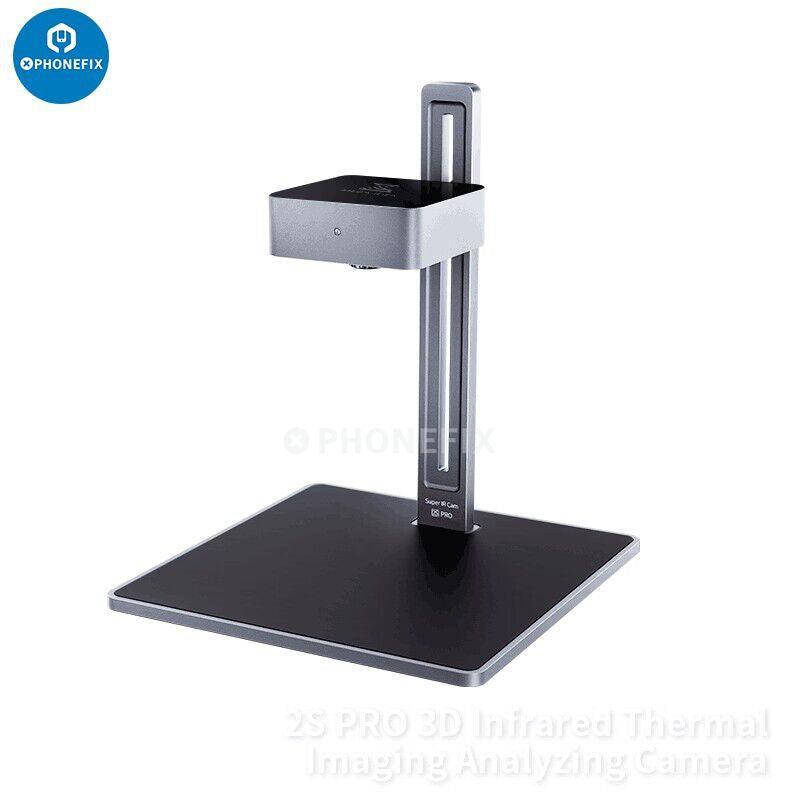

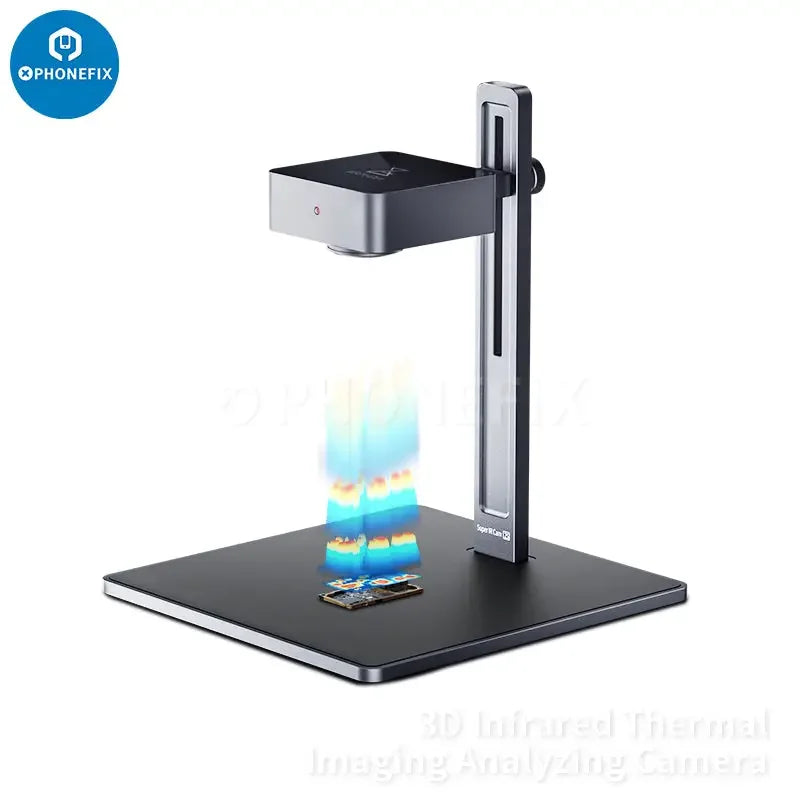

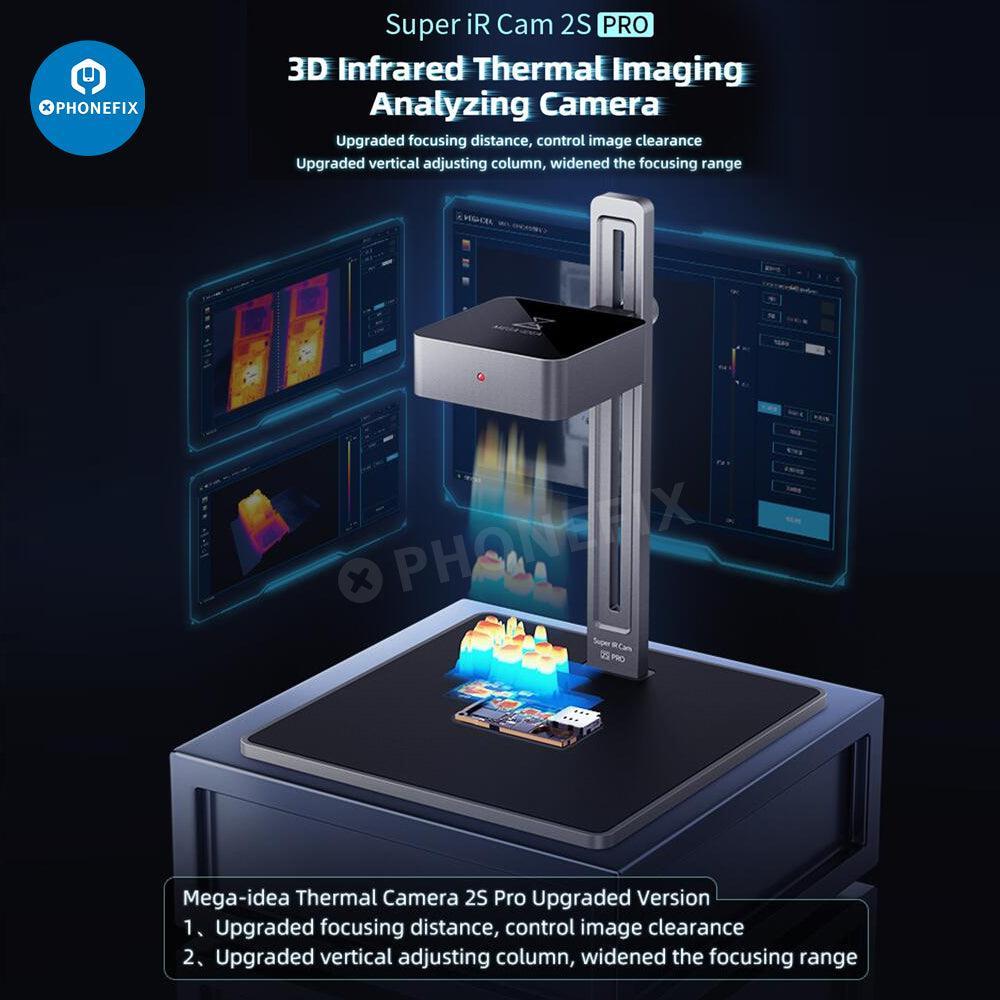

Caméra thermique Mega-idea 2S Pro Version améliorée :
1. Distance de mise au point améliorée, contrôle de la clarté de l'image.
2. Colonne de réglage verticale améliorée, élargissant la plage de mise au point.
Distance de mise au point améliorée : une partie de l'image peut être floue en raison de la taille différente des composants sur la carte. Les utilisateurs peuvent ajuster la distance entre l'objectif et l'objet et contrôler la netteté de l'image.
Principales caractéristiques de la caméra thermique Mega-idea 2S Pro :
1. Version améliorée de fuite d'électricité, vérification rapide.
2. Analyse de la distribution du champ thermique 3D.
3. Haute définition.
4. Suivi d'alarme de température élevée.

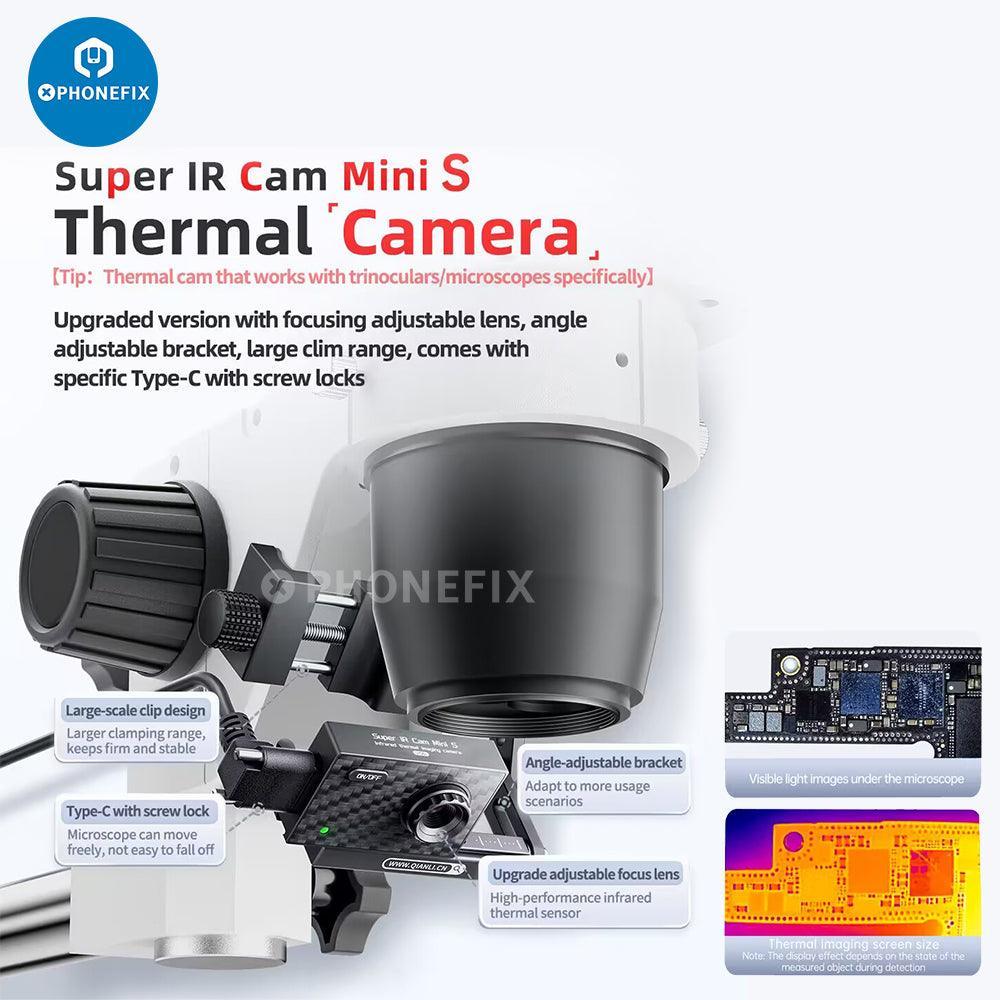

Caractéristiques de la caméra thermique Super IR Cam Mini S :

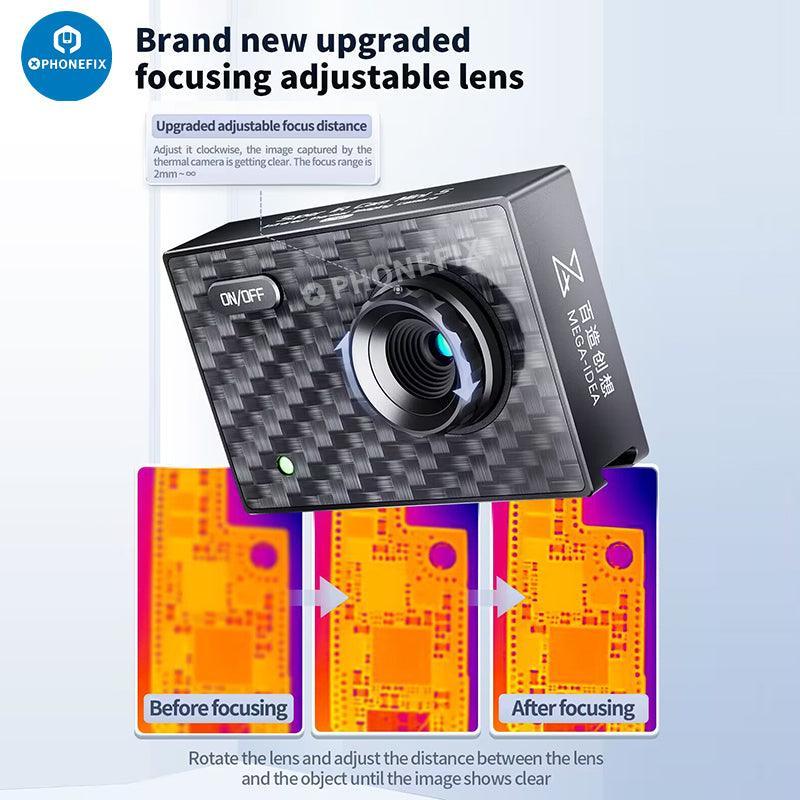

1. Avec objectif réglable de mise au point.

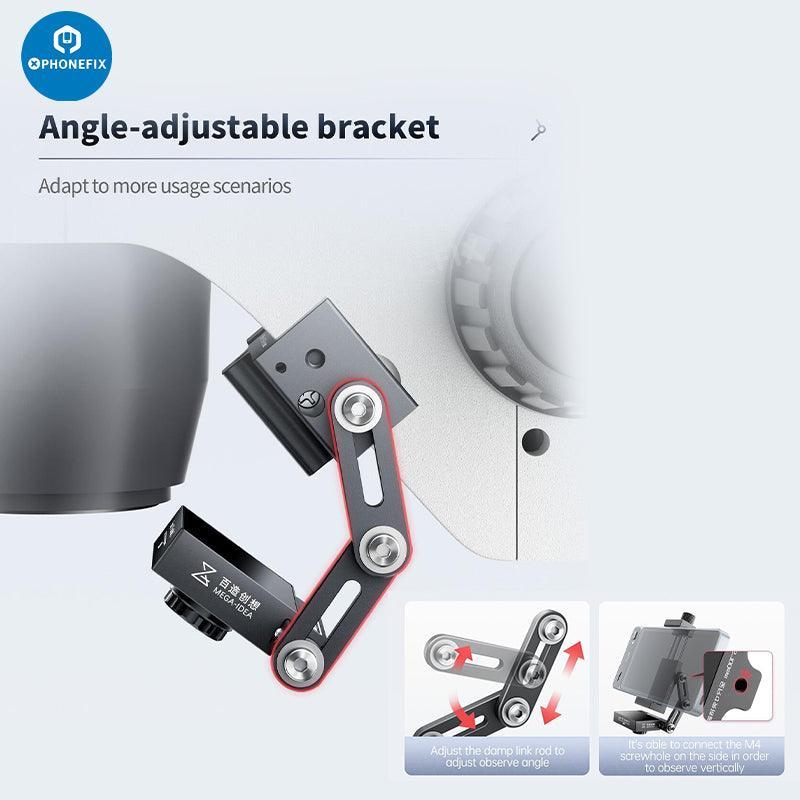

2. Support réglable en angle, grande plage de température, s'adapte à davantage de scénarios d'utilisation.

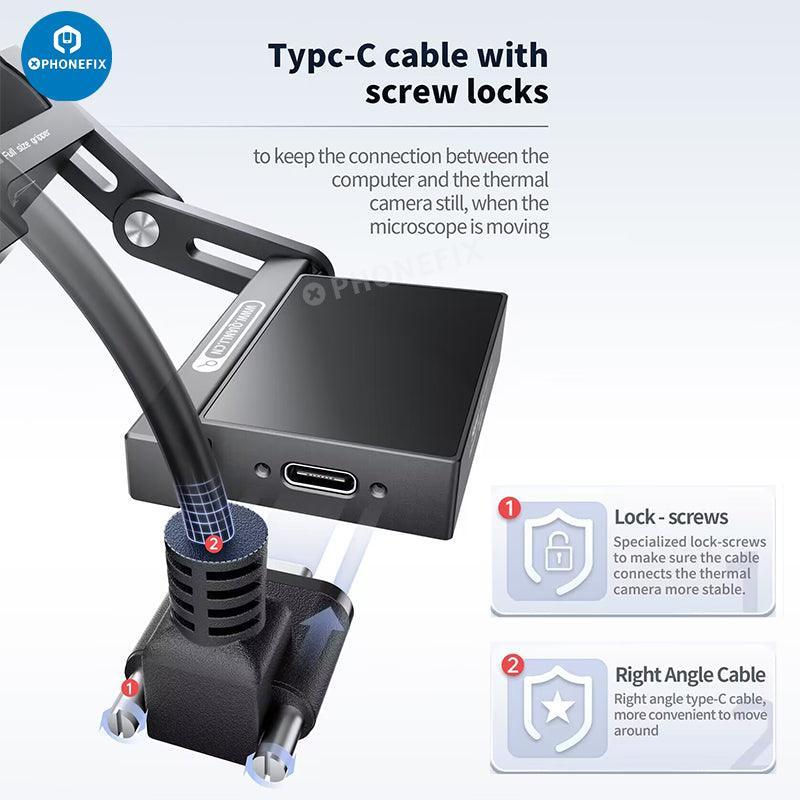

3. Avec Type-C spécifique avec verrous à vis.

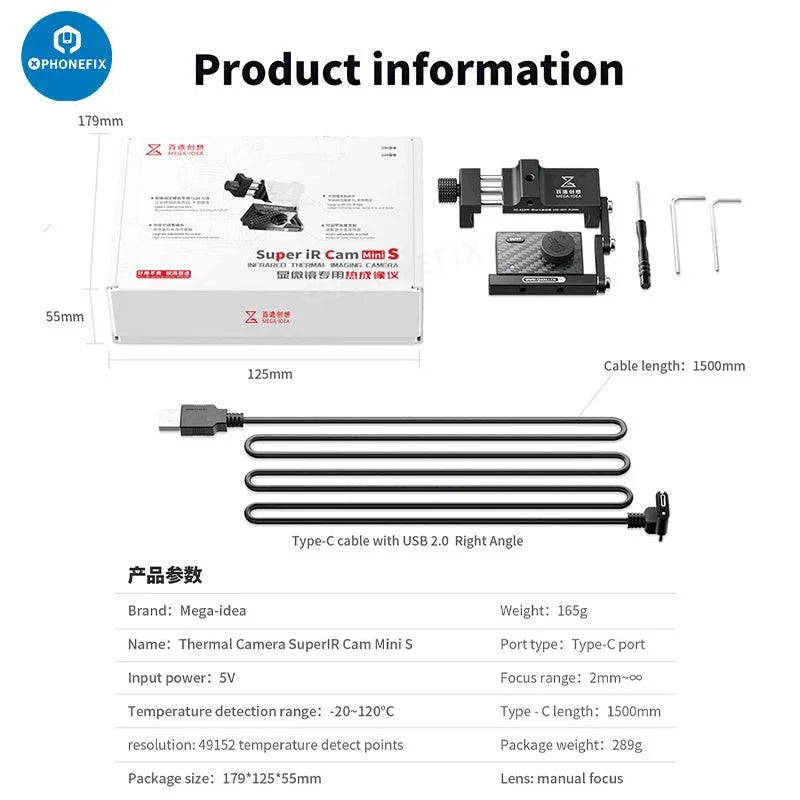

Paramètres de la caméra thermique Super IR Cam Mini S :
Modèle : Caméra thermique Mega-idea SuperIR Cam Mini S.
Puissance d'entrée : 5V.
Plage de mise au point : 2 mm-∞.
Plage de détection de température : -20-120
Résolution : 49152 points de détection de température.
Objectif : mise au point manuelle.
Attention : Le site web a été lent à se mettre à jour ces derniers temps. Veuillez ne pas vous y rendre pour télécharger le logiciel. Utilisez plutôt la clé USB intégrée pour l'installer. Assurez-vous d'installer le pilote contextuel.
Comparaison de Mega-ldea iR 2 et iR 2s
1. Logiciel mis à niveau, deux algorithmes d'image augmentée obligatoires en option ajoutés.
2. Plan de puces amélioré, approvisionnement stable garanti dans les circonstances de pénurie mondiale de puces.
3. Plan de mise au point de l'objectif amélioré, large distance focale de 8 à 18 cm pour une plage d'application de réparation régulière, libérez-vous de la mise au point.

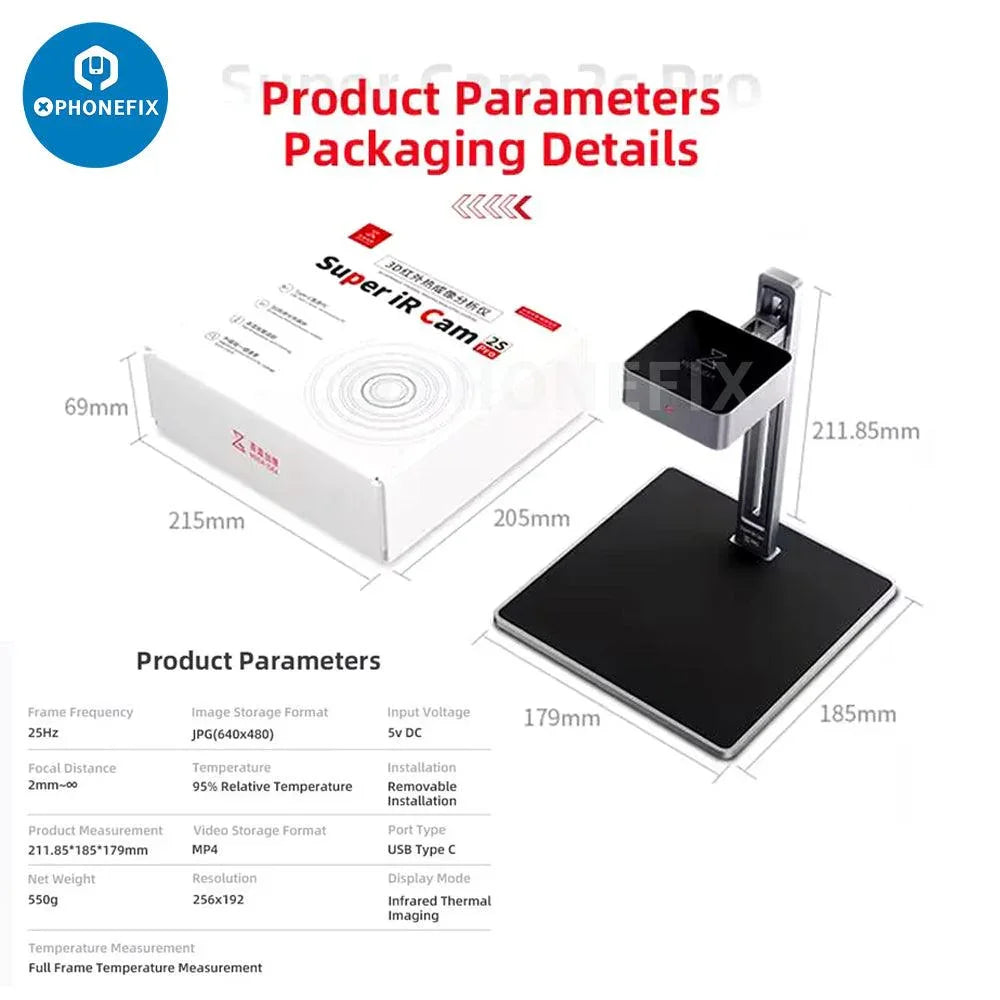

Paramètres de la Super IR Cam 2S :
Fréquence d'image : 25 Hz.
Format de stockage d'image : JPG (640X480).
Format de stockage vidéo : MP4.
Plage de longueurs d'onde : 8-14 um.
Résolution: 256x192.
Température : 95 % de la température relative.
Mesure de température : Mesure de température plein cadre.
Tension d'entrée : 5 V CC.
Type de port : USB Type C.
Modèle d'affichage : Imagerie thermique infrarouge.
Caractéristiques :
1. Effet 3D - Disponible pour les évaluateurs, le mode effet 3D peut mieux afficher la répartition de la chaleur.
2. Comparaison - Disponible pour le personnel de R&D, la courbe de zone rectangulaire est divisée en plusieurs zones pour visualiser l'affichage de différentes bandes de chaleur.
Description :
1. Caméra d'analyse d'imagerie thermique infrarouge 2D Super iR Cam3S : Testeur de cartes mères professionnel pour améliorer votre efficacité. Dites adieu aux méthodes de test de cartes mères obsolètes et complexes.
2. Localisation des fuites d'électricité Vérification rapide des défauts de fuite d'électricité PCBA.
La vérification rapide des fuites d'électricité consiste à localiser rapidement la température anormale en fonction de la température en temps réel, en ajustant la plage de température pour résoudre le défaut en détail.
3. Alarme de température élevée Détection des changements de température.
Lorsque l'interrupteur d'alarme de température élevée est activé et que le numéro de seuil de température est défini, lorsque la température à n'importe quel point de l'écran d'accueil dépasse le seuil, l'alarme retentit et l'écran d'accueil clignote avec un cadre rouge.

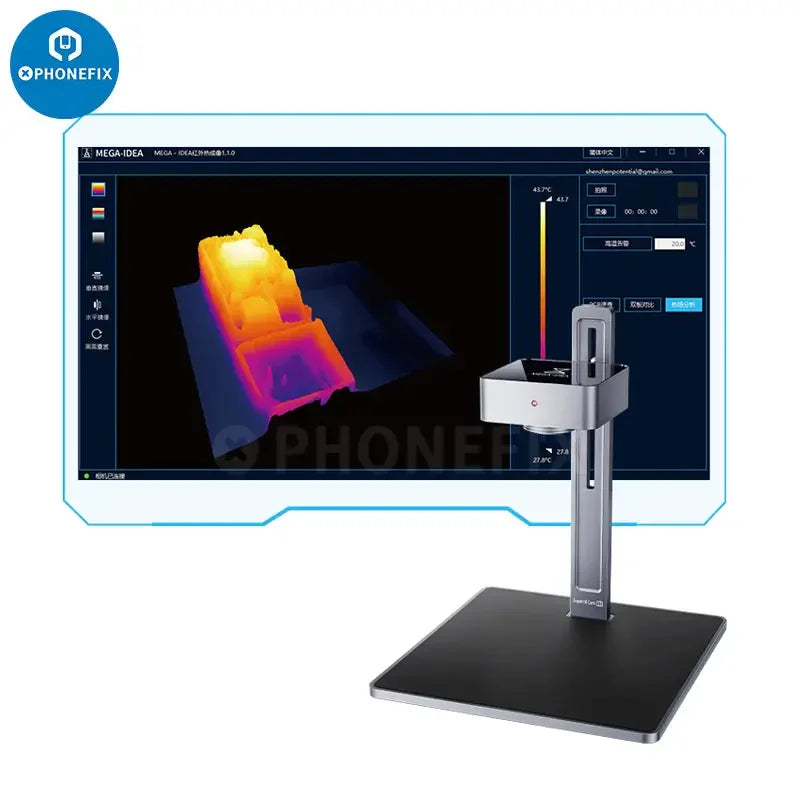

4. Distribution du champ thermique 3D.
Le mode professionnel se concentre sur l'évaluation des produits et l'analyse de la distribution de chaleur, comme l'analyse de la rationalité de la conception de la structure thermique du circuit imprimé et la conception de l'efficacité de dissipation thermique du produit, etc.
5. Réglage et emplacement de la plage de température.
Lorsqu'il y a une très petite fuite de courant ou une grande source d'interférence à proximité, le « Contrôle rapide des fuites d'électricité » ne peut pas facilement localiser le composant de fuite.
Ajustez la plage de température pour modifier le contraste de l'image afin de localiser le composant de fuite.
6. Ajustez rapidement l’emplacement de la caméra.
Ajustez rapidement la hauteur de la caméra selon les besoins Structure stable, rapide et pratique.
7. Convient à de multiples applications.
La vérification rapide des fuites d'électricité consiste à localiser rapidement la température anormale en fonction de la température en temps réel, en ajustant la plage de température pour résoudre le défaut en détail.

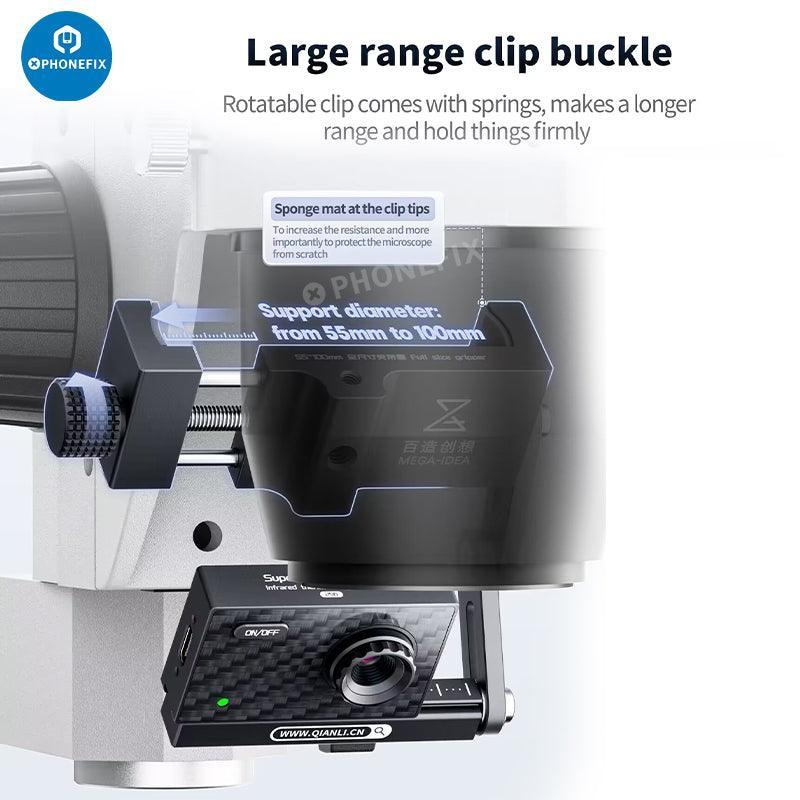

Caméra infrarouge Mega-Idea Super Mini :
- Capteur de chaleur infrarouge, mesure de température effective à 48640 points (256*190) avec un couvercle de protection qui peut être bloqué s'il n'est pas utilisé
- Ne bloque pas l'objectif, compatible avec différentes sources de lumière de microscope hautes et basses

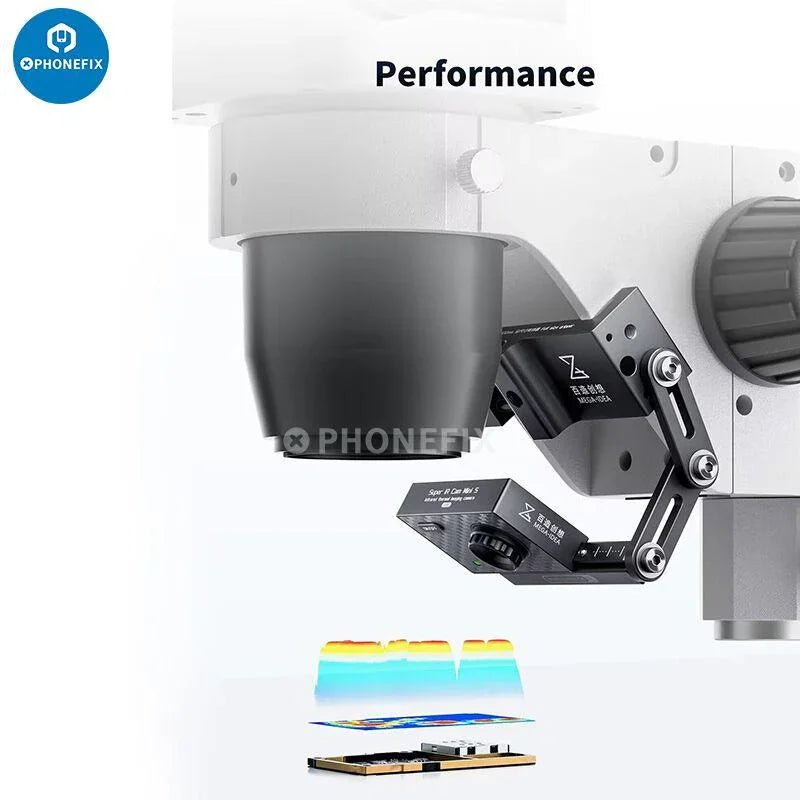

- Le mécanisme de rotation peut être ajusté pour fournir n'importe quel angle de rotation, s'adapter à différentes hauteurs de microscope et rendre les images plus synchronisées

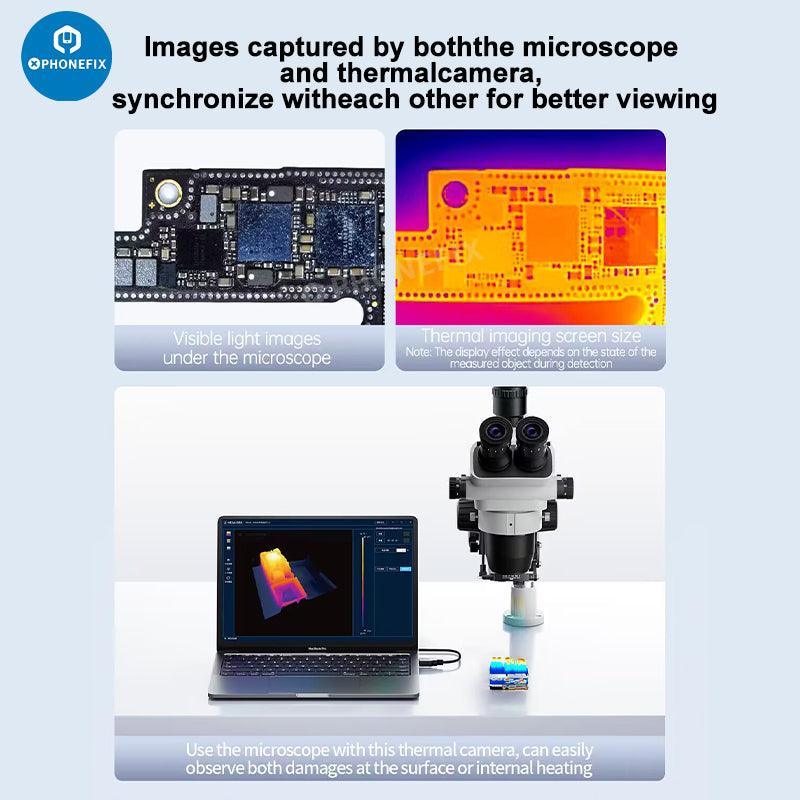

- La détection est plus intuitive, les images en lumière visible/thermique dans la même position sont plus intuitives
- Support d'extension séparé compatible avec plus de modèles
- Compatible avec une variété d'imagerie thermique, d'autres modèles d'imagerie thermique peuvent également être modifiés
- Convient à de multiples applications
- La vérification rapide des fuites d'électricité consiste à localiser rapidement la température anormale en fonction de la température en temps réel, en ajustant la plage de température pour résoudre le défaut en détail
- Diagnostic rapide PCBA, disponible pour les techniciens, avec fonction de vérification rapide de l'électricité, pour trouver l'emplacement du défaut plus rapidement et plus précisément
- Effet 3D, disponible pour les évaluateurs, le mode effet 3D peut mieux afficher la répartition de la chaleur
Le pack Mega-Idea Super IR Cam Mini comprend :
1 mini caméra Super IR
1 x tige de fixation verticale du support
1 x support d'extension
1 x Câble de données de type C
1 clé hexagonale en L H3.0
1 clé hexagonale en L H1.3
1 x vis à six pans creux
