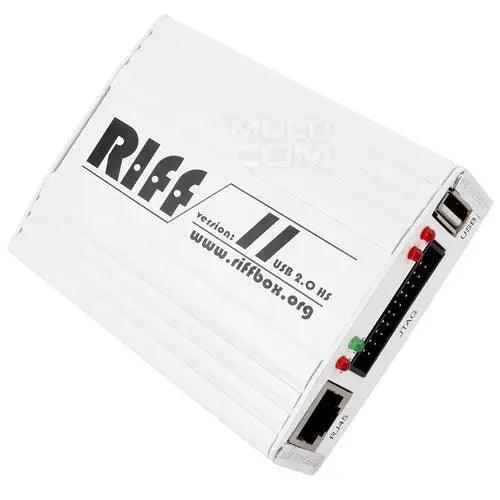

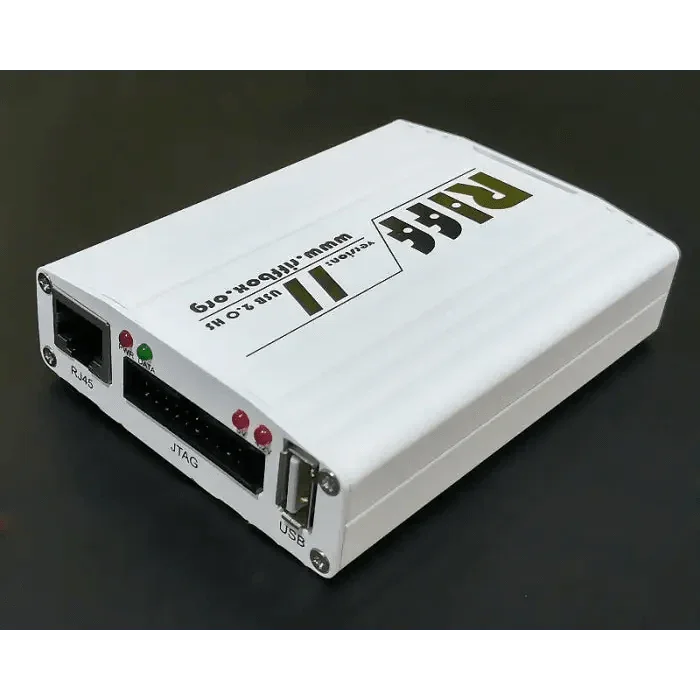

RIFF Box 2 JTAG est l'outil de déverrouillage / flash / réparation de téléphone pour HTC, Samsung, Huawei. IFF Box 2 est utilisé pour la lecture et la récupération des smartphones.
RIFF Box V2 est conçu pour s'adapter à une grande variété de protocoles de communication
Riff Box V2 est utilisé pour lire et écrire de la mémoire eMMC / NAND en utilisant toutes sortes de protocoles de communication comme eMMC (ISP Direct) / JTAG / I2C / SPI.
Box prend entièrement en charge les transmissions 4 bits et vous permet de lire jusqu'à 52 MHz de largeur de bus.
Boîte RIFF ORIGINALE 2 - JTAG/EMMC/I2C/GPIO,
Site officiel: https://www.riffbox.org/
Spécification de produit :
- Microcontrôleur double cœur Cortex-M4 à 204 MHz
- Vitesse du PC vers la box USB (appareil) : Haute vitesse (480 Mbps)
- Vitesse de transmission de la boîte à l'appareil (hôte) : pleine vitesse (48 Mbps)
- Interface SD/MMC avec prise en charge de largeur de bus 1 bit (DAT0) et 4 bits (DAT0-DAT3) et SD_CLK jusqu'à 52 MHz
- Interface UART
- Fonction de sondage intelligent RIFF
- 23 lignes GPIO réglables en niveau (1.65 V - 3.6 V) pour l'interfaçage d'une gamme d'appareils et de protocoles, tels que NAND, SPI, I2C, Pin Finder, etc.
- 4 lignes GPIO fixes de 3.3 V
Spécification de l'interface :
- Connecteur mâle 20 broches :
- Interface JTAG : TRST, TDI, TMS, TCK, RTCK, TDO et NRST
- Interface de débogage du câble série : SWCLK, SWDIO (SWDIO et SWCLK sont superposés sur les broches TMS et TCK)
- Connecteur mâle 30 broches :
- Interface SD/MMC 1/4 bit à 52 MHz
- 23 lignes GPIO réglables en niveau (1.65 V à 3.6 V)
- Connecteur de périphérique USB : Connecte la Box au PC à haut débit (480 Mbps), environ 20 Mo/s
- Connecteur hôte USB : connecte la Box aux périphériques USB à pleine vitesse (48 Mbps), environ 1.5 à 2 Mo/s
- Connecteur RJ-45 :
- 6.1 Fonction de sondage intelligent RIFF
- 6.2 Port UART
- 6.3 4 lignes GPIO fixes 3.3 V
Révisions SD/MMD prises en charge :
Révisions 1.0 à 1.7 (MMC : v4.0, v4.1, v4.2, v4.3, v4.41, v4.5, v4.51, v5.0) et supérieures
Liste de colisage:
- 1 x Riff Box 2 JTAG/EMMC

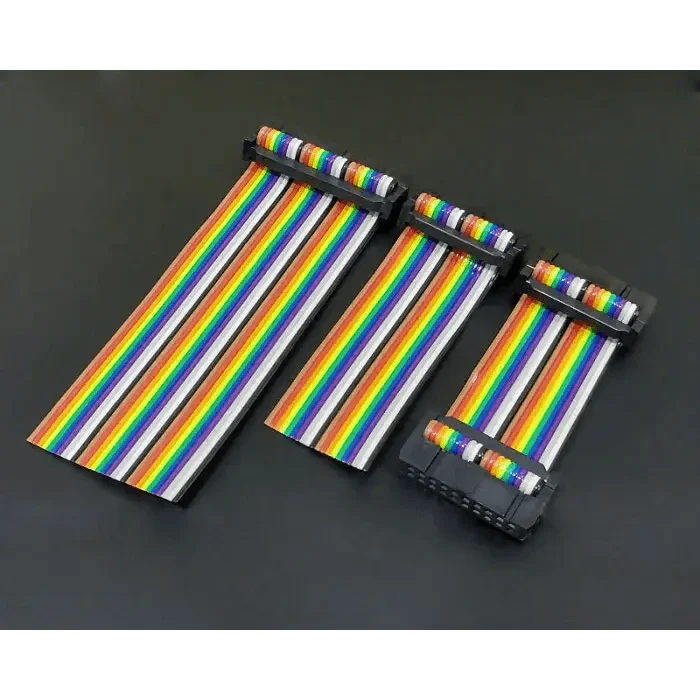

- 2 x bandes de connexion IDC 20 broches
- 1 x Ruban de connexion IDC 30 broches
- 1 x PCB universel
