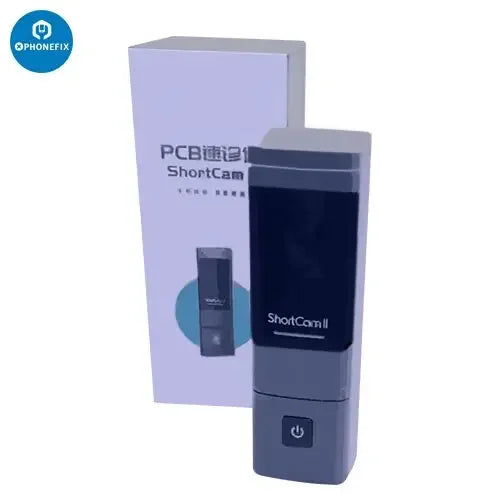

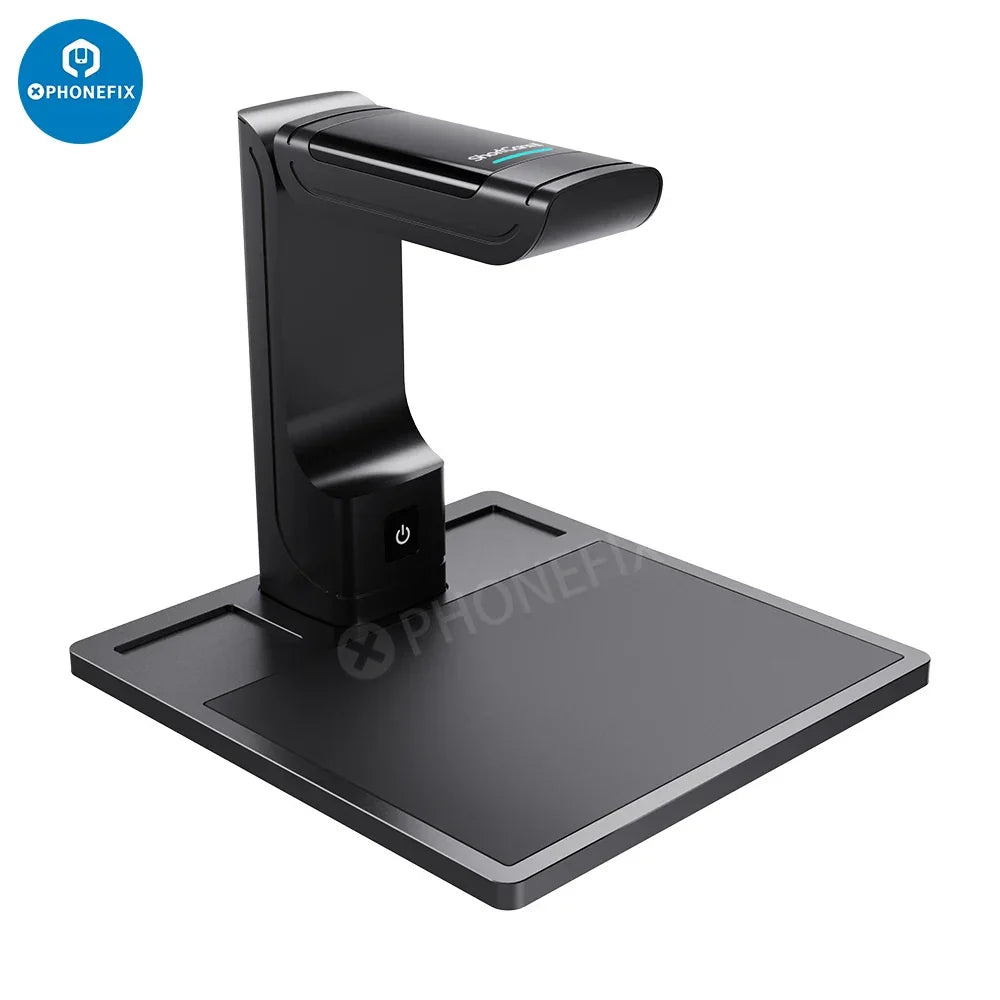

Diagnostic et réparation de circuits imprimés pour caméra thermique infrarouge ShortCam II

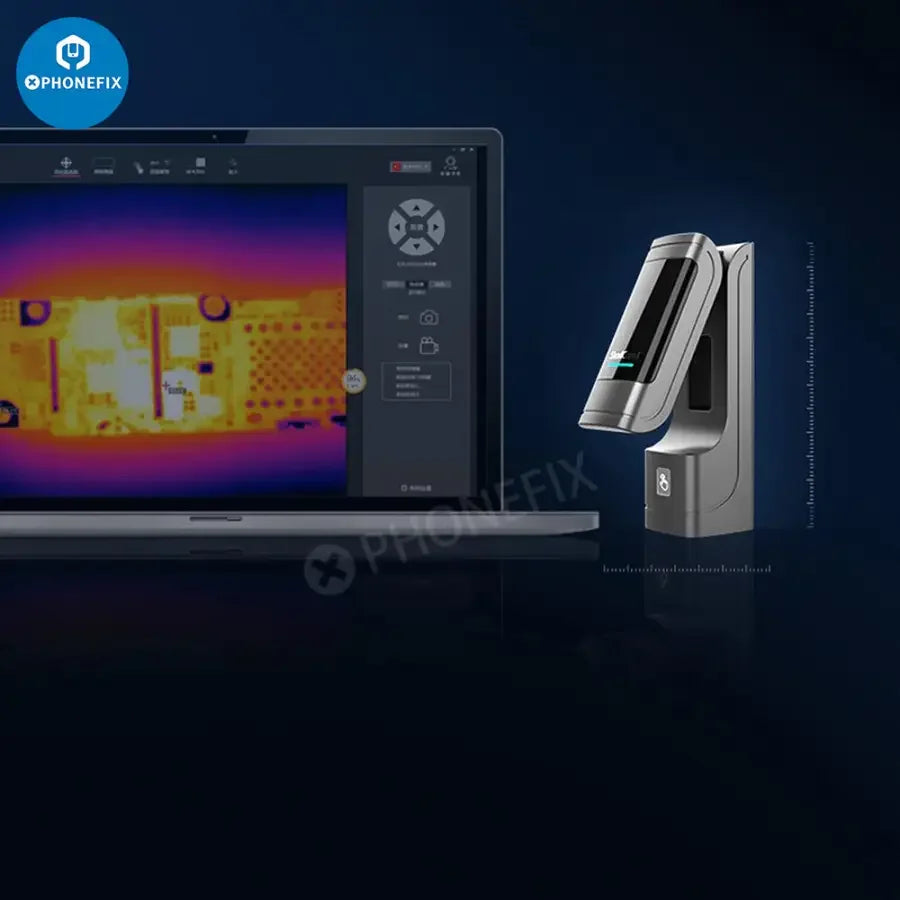

Outil de diagnostic rapide des pannes de circuits imprimés avec caméra thermique infrarouge pliable ShortCam II. Lancez Linkseek ShortCam II, caméra thermique infrarouge, outil de diagnostic rapide des pannes de circuits imprimés pour la réparation de cartes mères de téléphones portables. Caméra thermique Linkseek Shortcam II pour diagnostiquer les défauts du circuit intégré de la carte mère tels que les courts-circuits, la surchauffe, etc.

Caractéristiques :
1. Mesure de haute précision.
2. Affichage à contraste élevé.
3. Une clé pour vérifier les fuites.
4. Localisation précise des points de défaut.

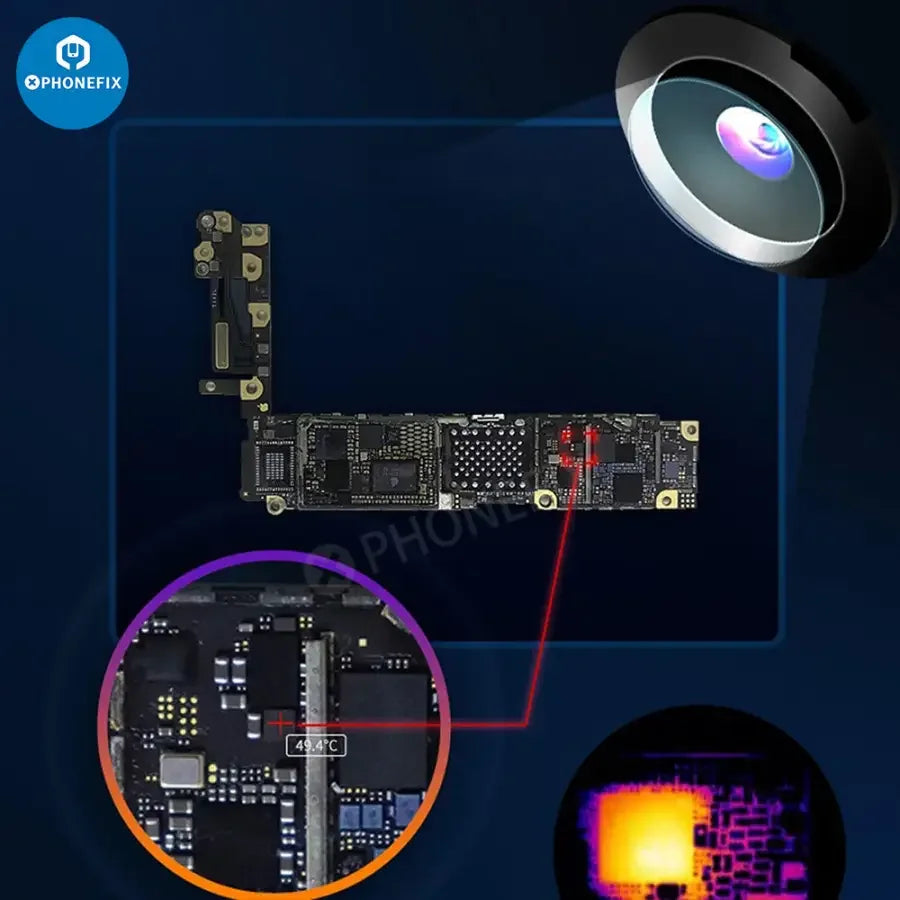

5. Localisez rapidement et précisément l'emplacement des composants à haute température et implémentez un affichage haute définition des détails des composants défectueux, qui peut zoomer sur les détails de la carte mère et trouver facilement les petits composants.

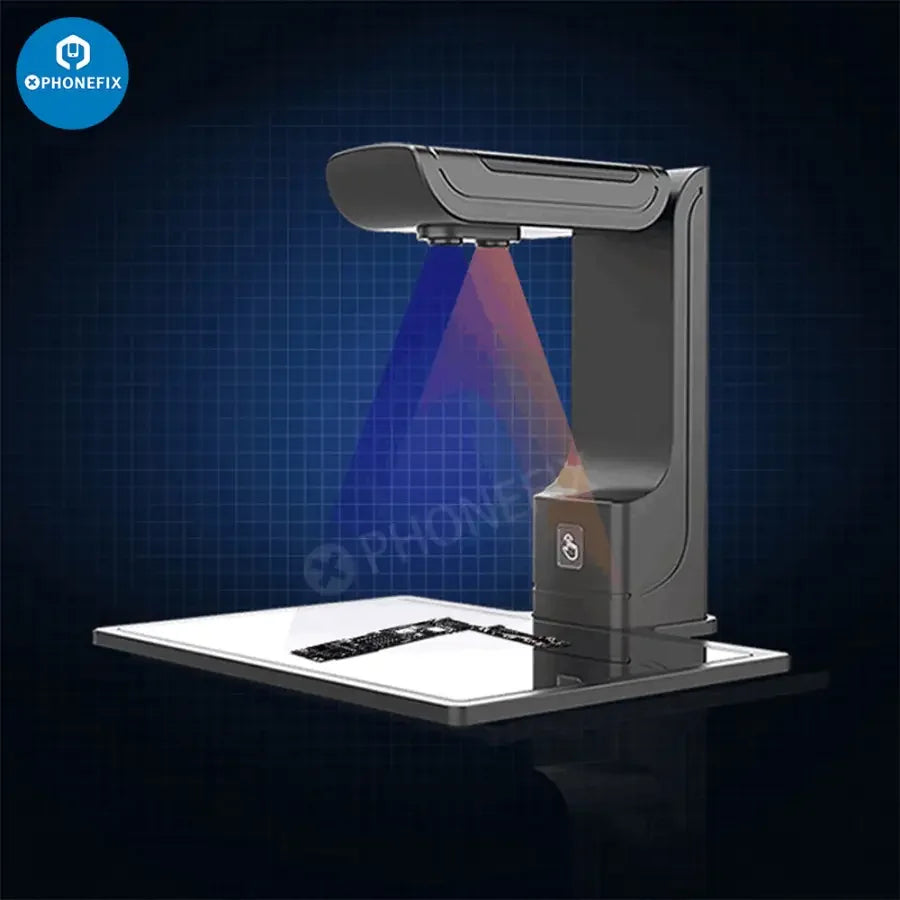

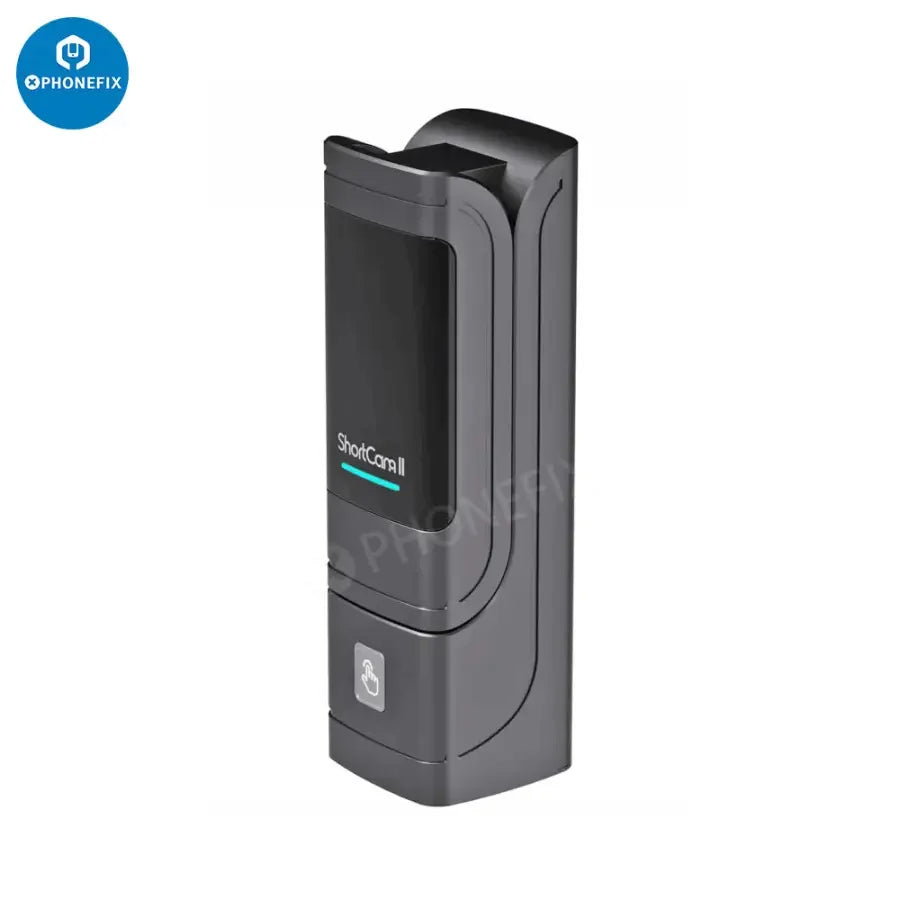

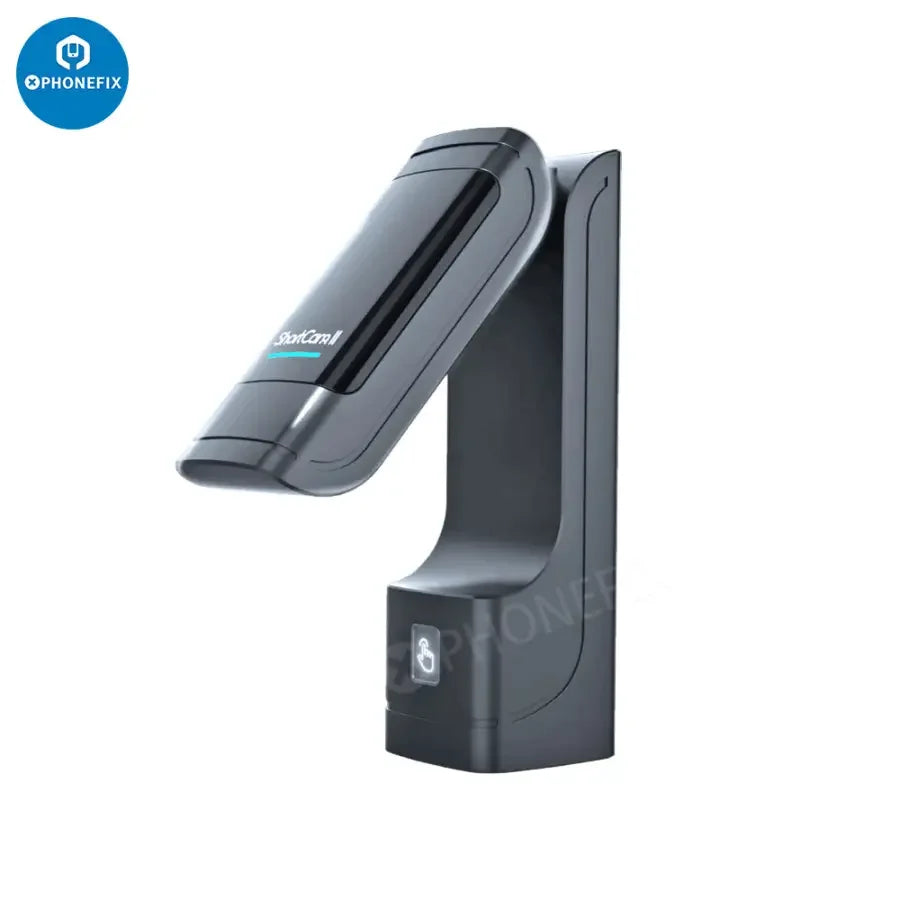

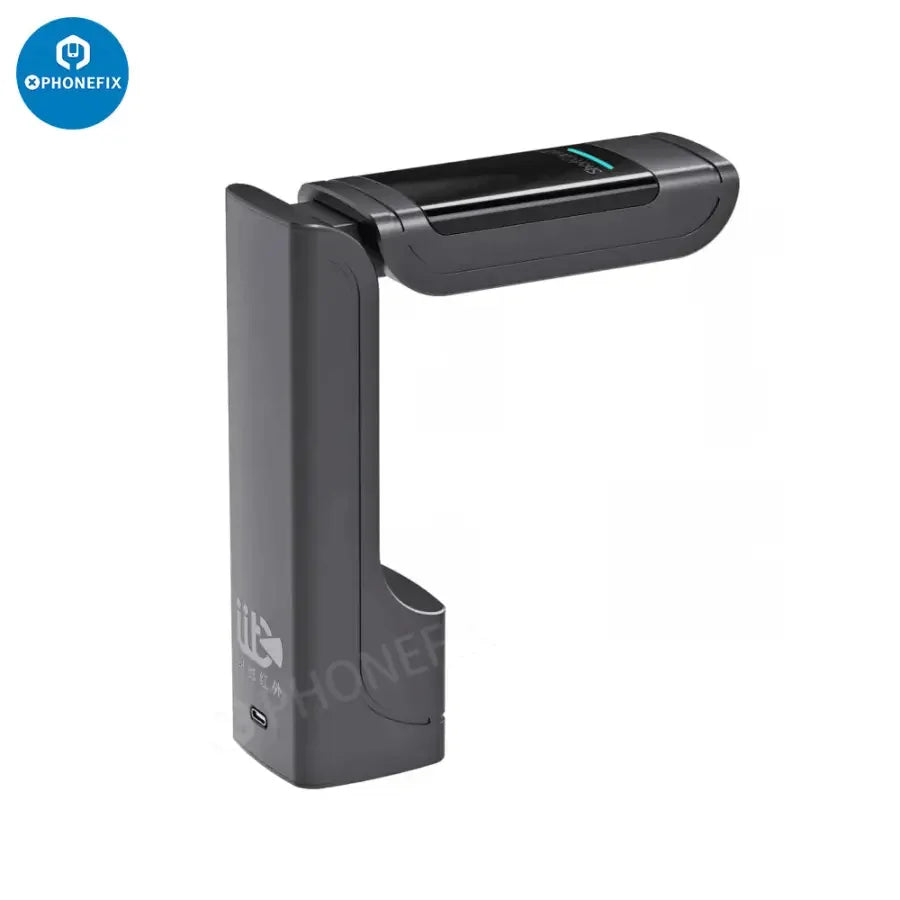

6. Conception pliable, petite taille, facile à transporter, facile à ranger et à assembler.
7. Configurez l'interface de type C, le programme d'installation peut être utilisé et l'opération est pratique.

Paramètres d'imagerie thermique :
Résolution: 256 * 192
Taille de pixel: 12um
Gamme de longueurs d'onde: 8-14um
Champ de vision : 25°*18°

Paramètres de la lumière visible :
Résolution : 2568H*1448V
Mode d'affichage : lumière visible/fusion locale/vérification rapide

Spécifications de l'interface et de l'affichage :

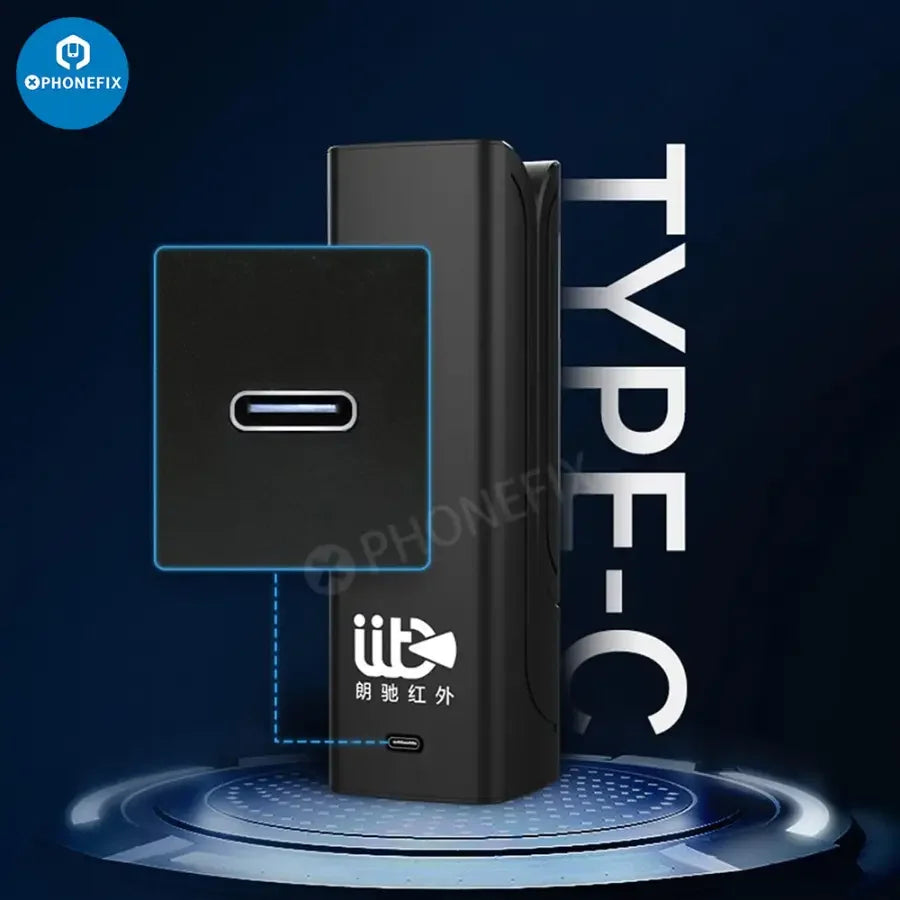

interface : type-c
Format d'affichage de l'image : JPEG
Format de stockage vidéo : MP4

Application de la fonction :
Vérification rapide en une seule touche, suivi des températures élevées et basses, agrandissement partiel de la mesure de la température du cadre, analyse comparative, instantané, vidéo

Performances de mesure de température :
Fonction de mesure de la température : mesure complète de la température
Distance de mesure de la température : 13 cm
Précision de mesure de la température : ±5°C ou ±5% (prendre la valeur maximale)
Plage de mesure de la température : -20℃~550℃

Caractéristiques générales:

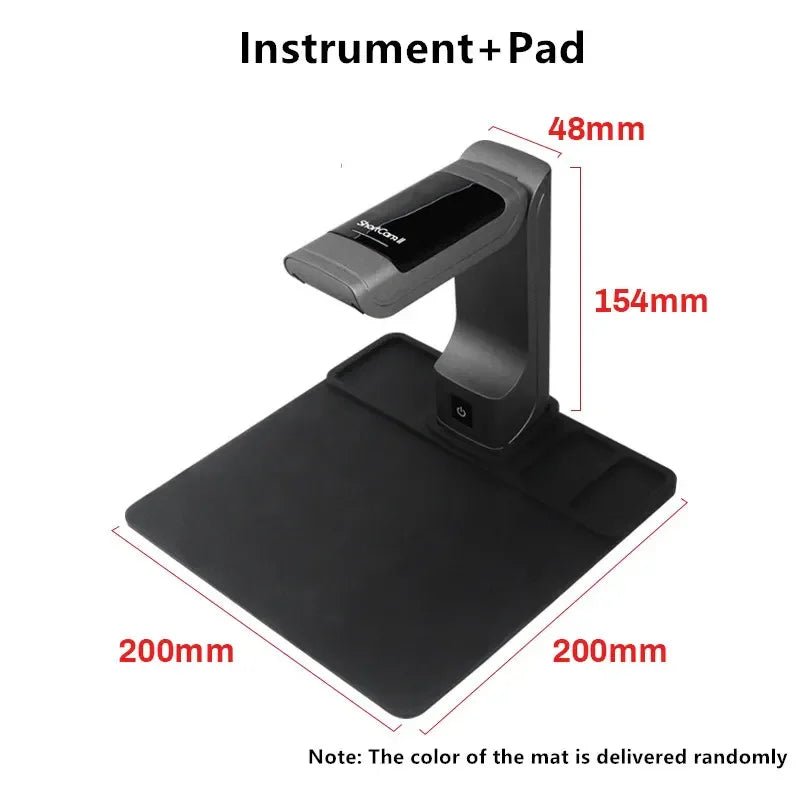

Taille du produit: 48mm * 48mm * 154mm
Tension de sortie/consommation électrique : 5 V CC/2.5 W
Température de stockage -20 ℃ ~ 60 ℃
Environnement de travail 3℃~45℃
